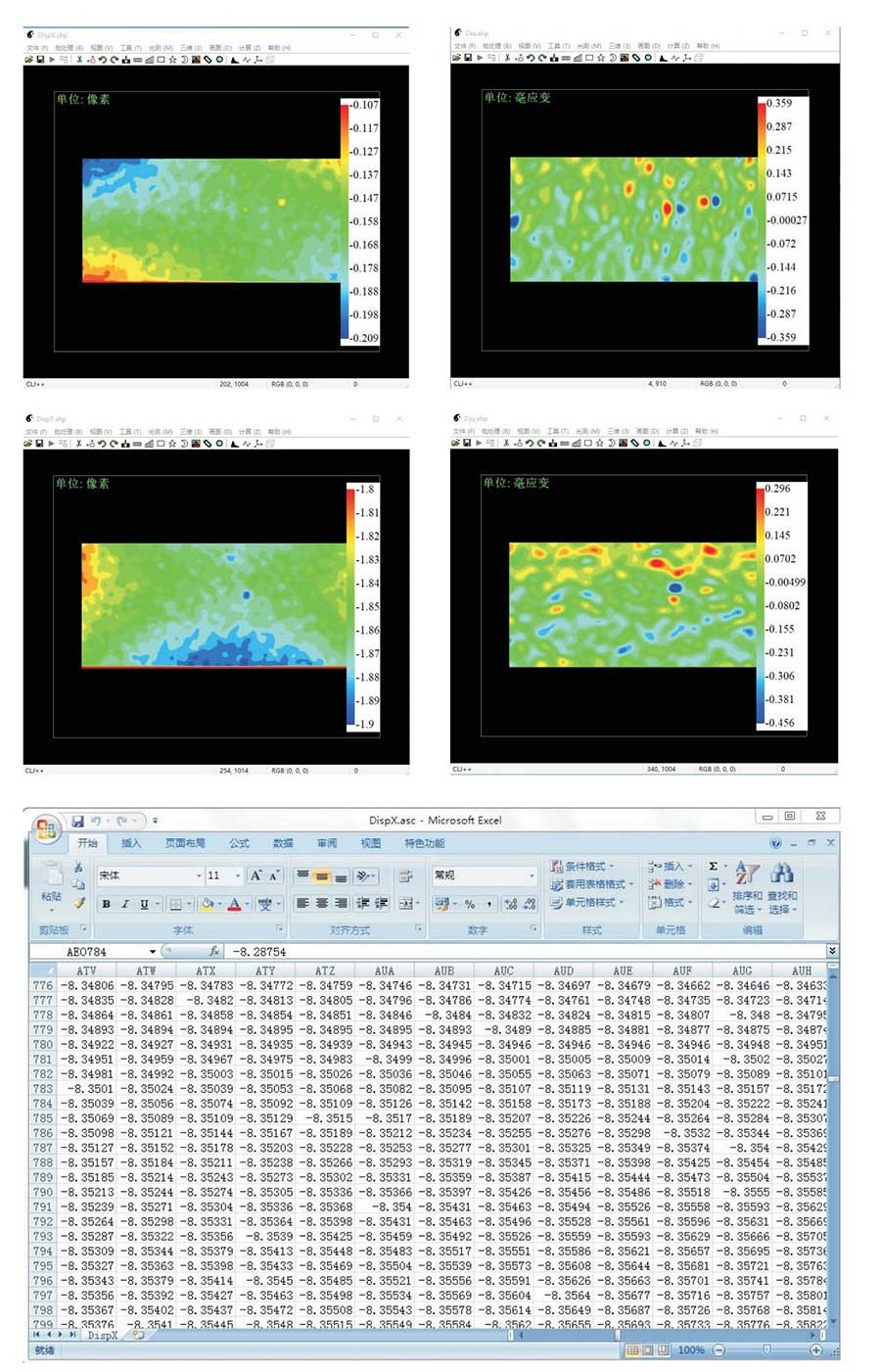

多尺度二維變形測量儀是一種非接觸二維變形光學測量系統，該系統主要用于測量材料表面的二維全場變形分布。本系統提供的測量結果，能夠比較清晰、直觀的反映被測物體的變形行為。該系統利用數字圖像相關基本原理，通過CMOS相機采集圖像，識別試件表面結構，然后計算圖像各像素點的變形。由于將4種不同放大倍數的鏡頭集成使用，使得該儀器不僅可以測量材料的宏觀力學行為，也可用于測量材料表面微區內的變形分布。該儀器由4個配置不同放大倍數（x6x，2，x0.5，x0.16）鏡頭的高分辨率攝像頭和高精度三維移動臺構成，在新材料研制、微納米力學、 界面力學、破壞力學以及斷裂力學等領域都有著廣泛的應用。
主要技術指標：
1.有效測量范圍：1.1 x 1.1mm2至40 x 40mm2四檔可調;
2.工作距離：65mm ~ 100mm
3.應變分辨率：1000微應變， 最高可達100微應變
4.圖像識別分辨率：0.02像素;
5.COMS相機：3840x2748 USB2.0數字攝像頭
6.照明系統：LED照明
其他技術性能：
1.圖像采集分辨率∶大于或等于3幀/秒。
2.三維電動移動臺的移動范圍;100mm（X，Y），50mm（Z）移動精度∶0.01 mm.
系統性能優勢及軟件平臺：
多尺度二維變形測量儀其特點是可以在多尺度范圍內對被測物的位移、應變等參數進行測量，其測量精度更高-可達到100微應變、測量范圍更廣四檔可調、測量速度更快、測量穩定性更高。測量支架上安裝有電控移動平臺，配備四個不同參數鏡頭，使得測量精度有了很大的提升。
應用介紹：

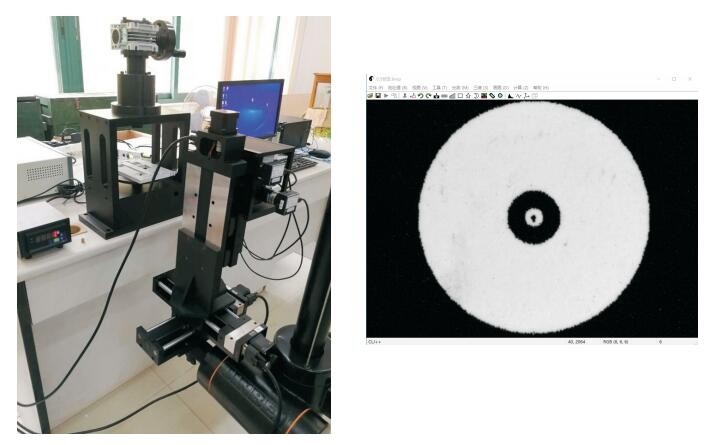

多尺度二維變形測量儀目前已在某高校應用于材料在拉伸機上進行拉伸試驗時的應變檢測中 、多尺度二維數字散斑相關測量系統還可用于測量平面樣品的應變分布情況。應用領域非常廣泛，主要包括破壞力學、薄膜的雙向拉力測試、裂縫或缺口周圍的局部應變、以及在有限元模型方面的驗證等等。
通過采用我們的最佳化相關性運算法則。LLH-2DSC為機械試驗提供面內全視野的位移及應力數據，可以在不同視場下觀察被測面的形變過程。由于該技術運用散斑相關持術，因此物體的真實位移可以被測量并且可獲得物體表面的每一點上的應變張量。LLH-2DSC可以測量平面內的任意位移和應變，有效測量范圍從1.1x1.1mm2至40x40mm2工作距離從65mm-100mm。
